자연어 회로도 생성을 가능하게 하는 EasyEDA용 AI 어시스턴트
easyeda-copilot는 Biosshot에서 개발한 AI 기반의 어시스턴트이자 EasyEDA 생태계를 위한 Model Context Protocol 서버로, 일반 언어로 된 회로 설명을 편집 가능한 도식으로 변환합니다. 이 도구는 MCP 호환 언어 클라이언트를 EDA 편집기에 연결하고, LCSC에서 부품을 검색하며, SPICE 시뮬레이션을 실행하고, PCB 배치, 라우팅 및 DRC 작업을 수행할 수 있습니다. 전자 엔지니어, 하드웨어 디자이너 및 취미로 하는 사람들을 대상으로 하여 아이디어에서 스케치로의 사이클을 가속화하면서 인간 검토를 중심에 둡니다.
자연어 요구 사항을 구체적인 EDA 아티팩트로 변환합니다

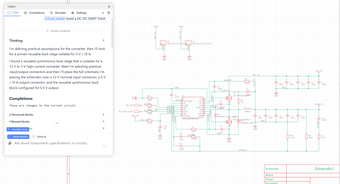

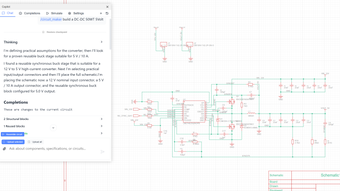

이 앱은 텍스트 설명에서 회로도를 생성하고 EasyEDA 편집기 내에서 편집 가능한 결과를 생성합니다. 주요 출력물에는:
- 일반 언어 프롬프트에서 생성된 회로도 제안,
- LCSC 검색에 의해 유도된 부품 목록,
- GOST와 같은 표준 지원을 포함한 BOM 내보내기.
생성된 제안 및 시뮬레이션은 엔지니어 검토가 필요합니다
이 도구는 SPICE 실행을 트리거하고 MCP 클라이언스를 통해 설계 규칙 검사를 실행할 수 있으며, 저작 루프에 검증을 통합합니다. 사용자들은 자율적인 회로도 생성이 초기 단계이며 전기적 정확성을 위해 엔지니어의 감독이 필요하다고 언급했습니다. 모델의 출력을 시작점으로 간주해야 하며, 디자이너는 생산을 위해 어떤 설계를 승인하기 전에 넷 연결성, 부품 값 및 시뮬레이션 결과를 확인해야 합니다.
설치 및 실행 시간은 MCP 호스트와 편집기 확장에 따라 다릅니다
확장 설치는 EasyEDA Pro 확장 관리자에 .eext 패키지를 가져오고 MCP 통신을 허용하기 위해 외부 상호작용을 활성화해야 합니다. MCP 서버 구성 요소는 Node.js에서 실행되며 Claude Desktop, Codex 또는 Claude Code와 같은 MCP 호환 호스트와 쌍을 이룹니다. 이 설정은 구성 단계를 추가하지만, 어시스턴트가 설계 파일을 조작하고 실시간 부품 데이터를 쿼리할 수 있게 합니다.
워크플로우 적합성은 확장 기반의 반복 설계에 익숙한 엔지니어에게 유리합니다
EasyEDA Pro 및 JLCEDA 사용자용으로 설계된 이 도구는 실험 도구를 프로세스에 통합하고 반복적인 수정을 수용하는 실무자에게 적합합니다. 개발자는 오픈 소스 전자 및 MCP 브리징에 집중하여 이 앱을 완전 자율 설계자가 아닌 일상적인 드래프팅 작업을 위한 어시스턴트로 포지셔닝합니다. 팀은 기존 검증 워크플로 내에서 수동 검증 및 점진적인 채택을 계획해야 합니다.
적극적인 검증이 필요한 아이디어 파트너로서 가장 잘 사용됨
easyeda-copilot은 확장 기반 워크플로를 수용하고 검증을 중심에 두는 디자이너에게 실용적인 옵션입니다. 초기 회로도 아이디어를 생성하기 위해 도우미를 사용하되, 정기적인 검증 단계를 유지하십시오. 실용적인 팁: 명확한 전기 제약 조건으로 프롬프트를 작성하고, 생성된 아티팩트를 버전 관리 하에 두며, 설계를 제작에 반영하기 전에 독립적인 시뮬레이션과 수동 검사를 실행하십시오.
